一、epoll三个关键函数的实现原理

极简模型

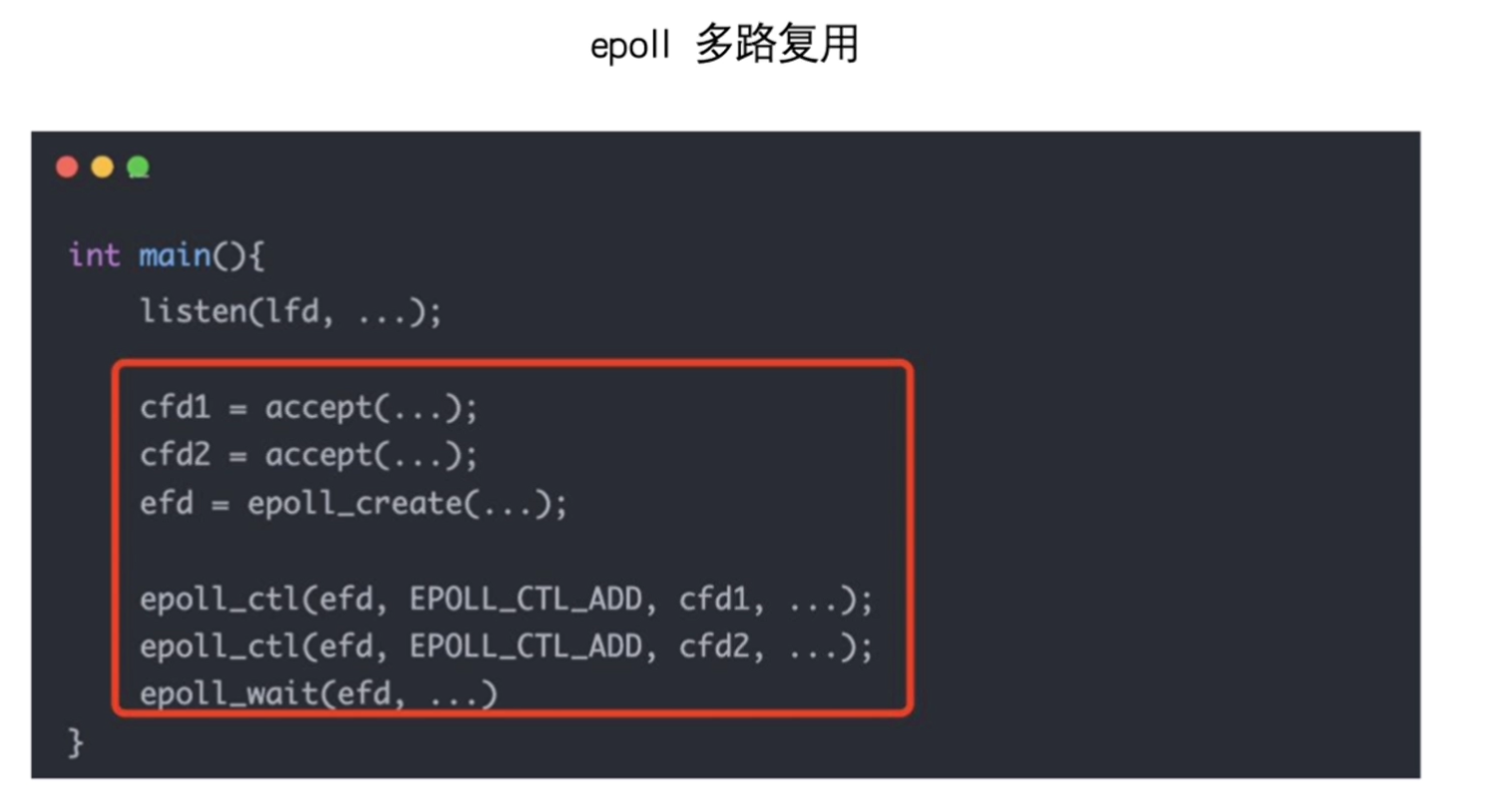

如下图，一个简单基本的例子，在这段代码中，我们使用epoll处理数据的一个过程

  • 服务端通过accept调用接收几个新的连接过来，有新的连接会创建几个新的socket即cfd1,cfd2

  • 接收完完连接后，服务器端通过epoll_create创建epoll对象efd

  • 紧接着调用epoll_ctl，通过EPOLL_CTL_ADD将新连接放入epoll对象中去，让epoll对象管理起来

  • 最后调用epoll_wait来监听所有由epoll对象管理的连接

  • 以上就是一个epoll的极简模型，可以看到epoll主要就在于epoll_create，epoll_ctl，epoll_wait三个函数

accept创建socket

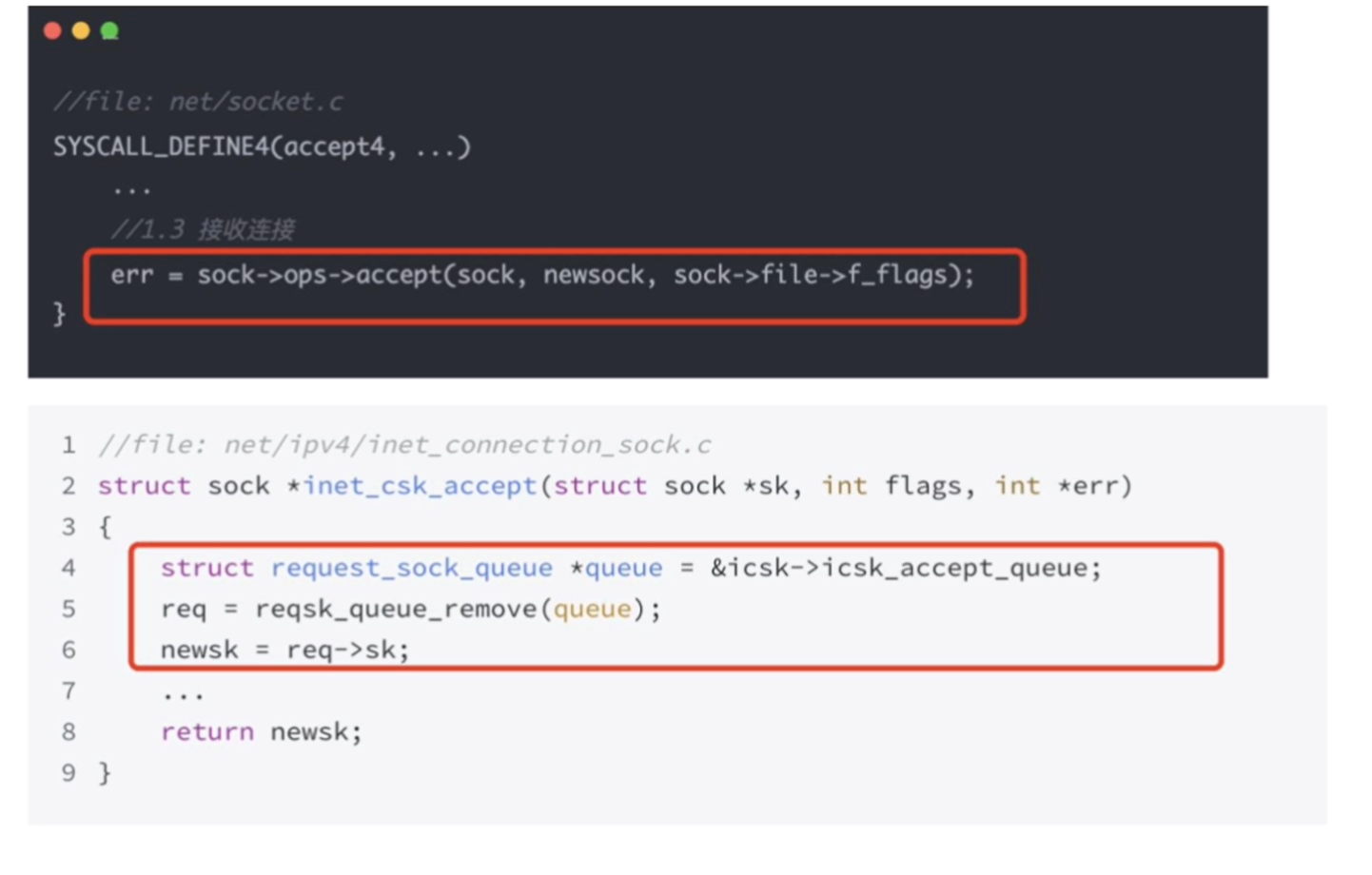

accept系统调用核心代码如下图

  • 系统最终的调用会进入inet_csk_accept函数中，这也是最核心的逻辑。

  • inet_csk_accept函数主要作用就是将全连接队列中存放的socket取出来

  • 拿出来之后，这个新的socket，由于socket是分struct socket和struct sock两大部分，拿出来后和用户进程组织就会形成

epoll实现

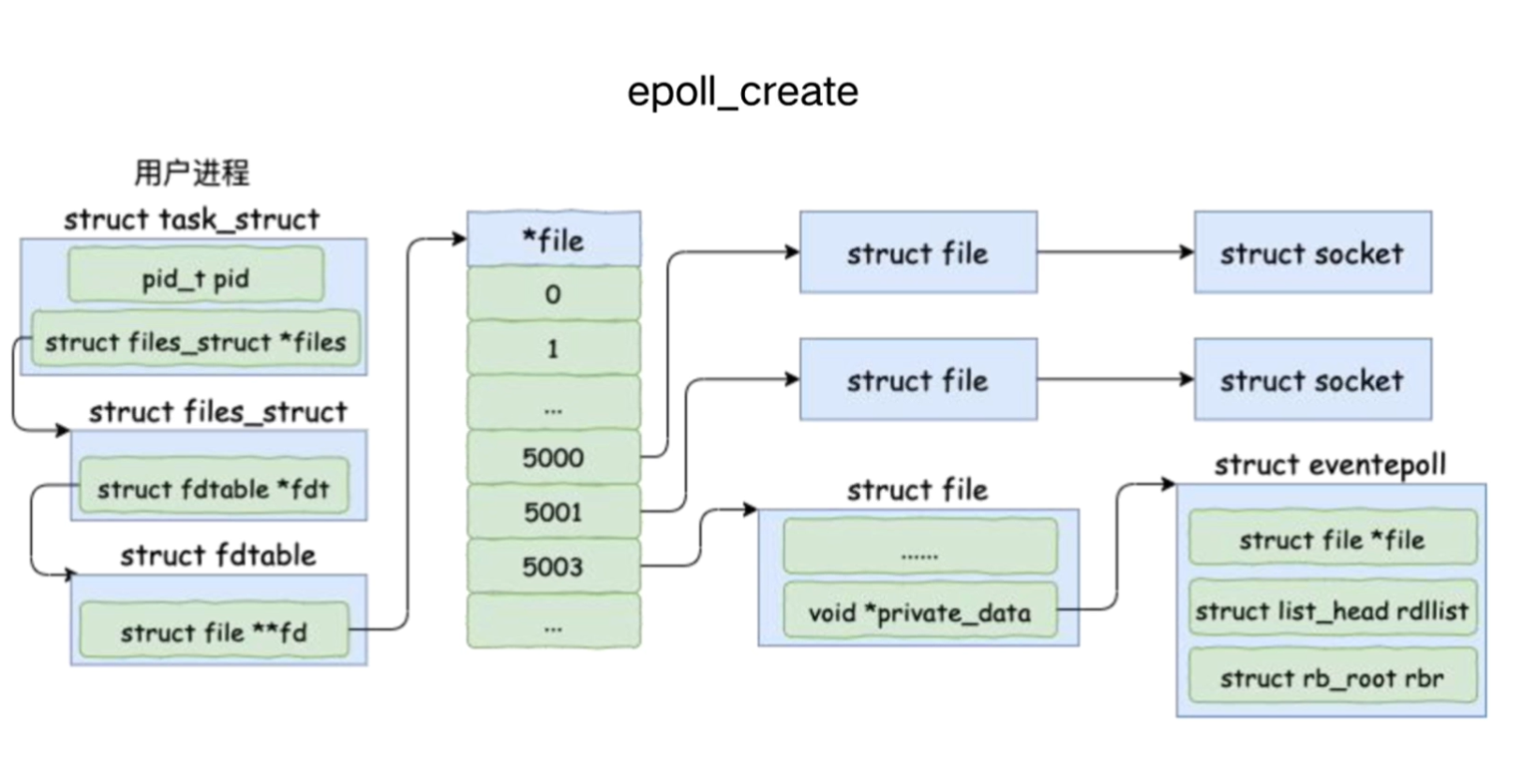

首先来看epoll_create函数

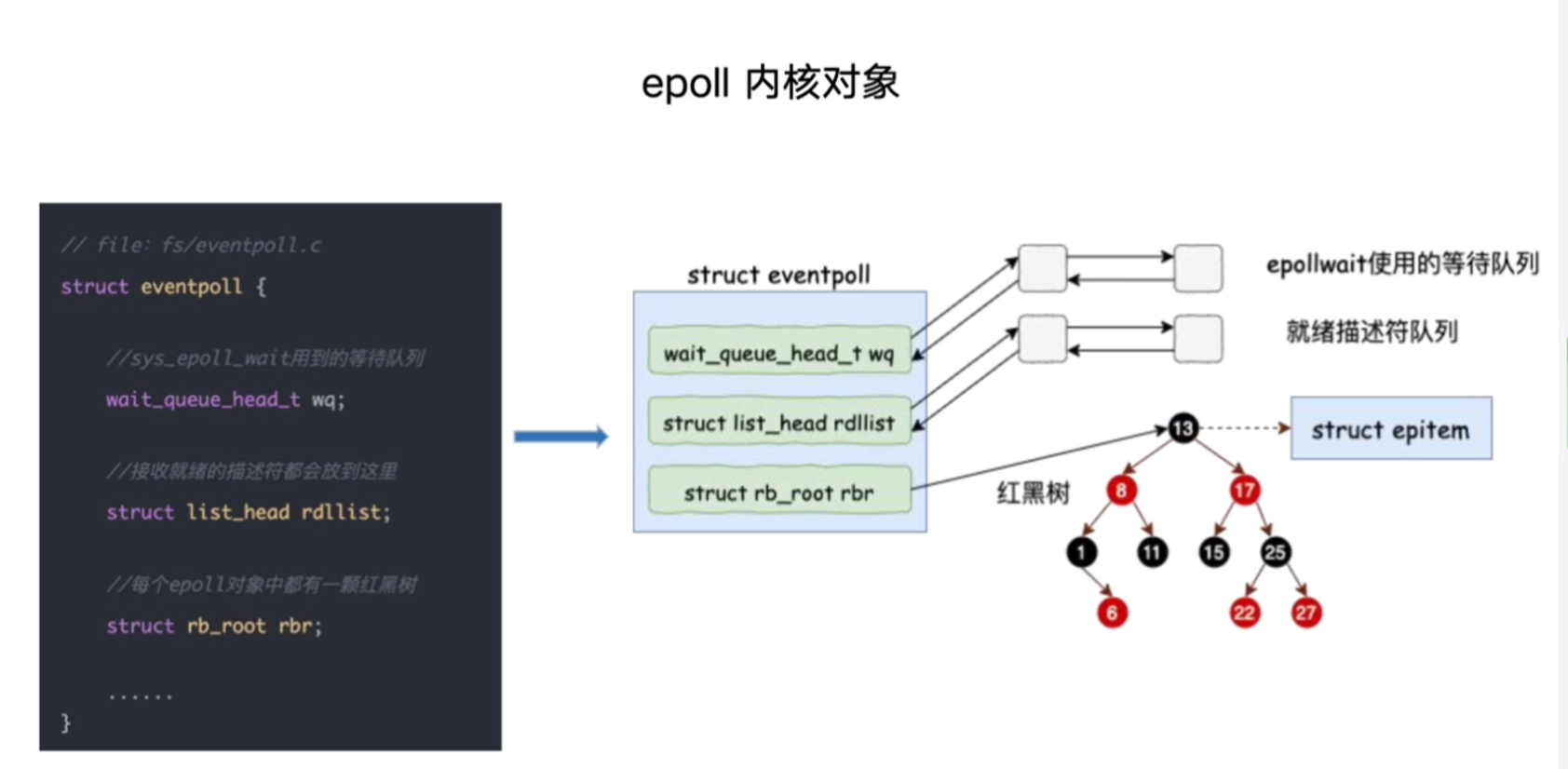

最终调用会创建一个struct eventepoll，接下来我们看看struct eventepoll的结构，如下图

  • 其中wait_queue_head_t wq这个等待队列和03、同步阻塞内核实现原理中的等待队列类似，其中存储的是进程

  • 而struct list_head rdllisr中表示就绪描述符队列，在这个里面存储的就是epoll对象监听的连接，即accept取出的连接

  • 最后还有一个struct rb_root rbr,这是为每个epoll对象做的一个红黑树，树上节点放置的就是一个连接对象

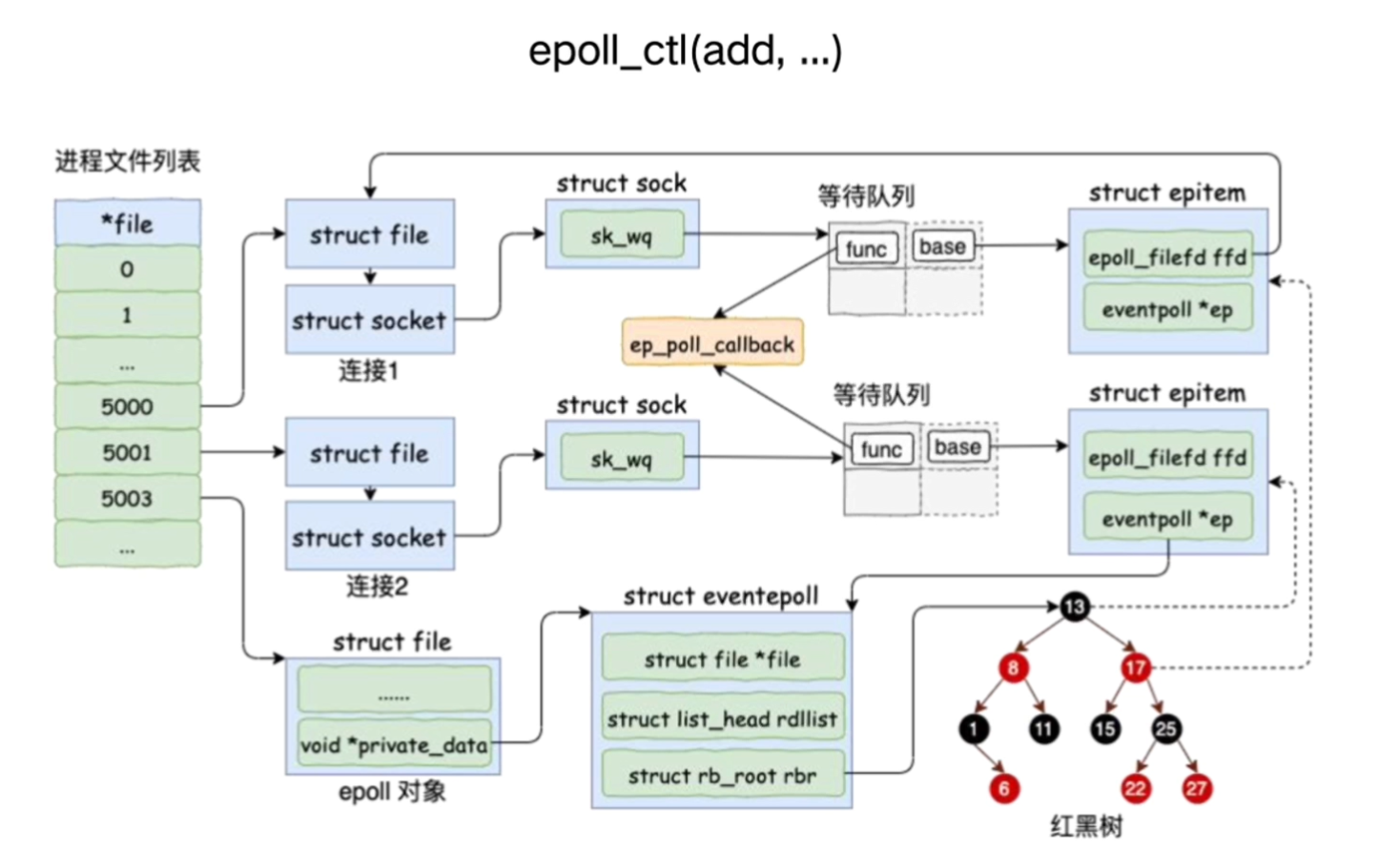

接下来我们再来看epoll_ctl(add,...)这一步，添加socket连接对象

  • 这一步我们知道就是向epoll对象中添加连接对象

  • 添加后，会将连接对象挂到struct rb_root rbr这个对应epoll对象的红黑树上去,红黑树节点名为epitem,用以关联epoll对象和socket对象

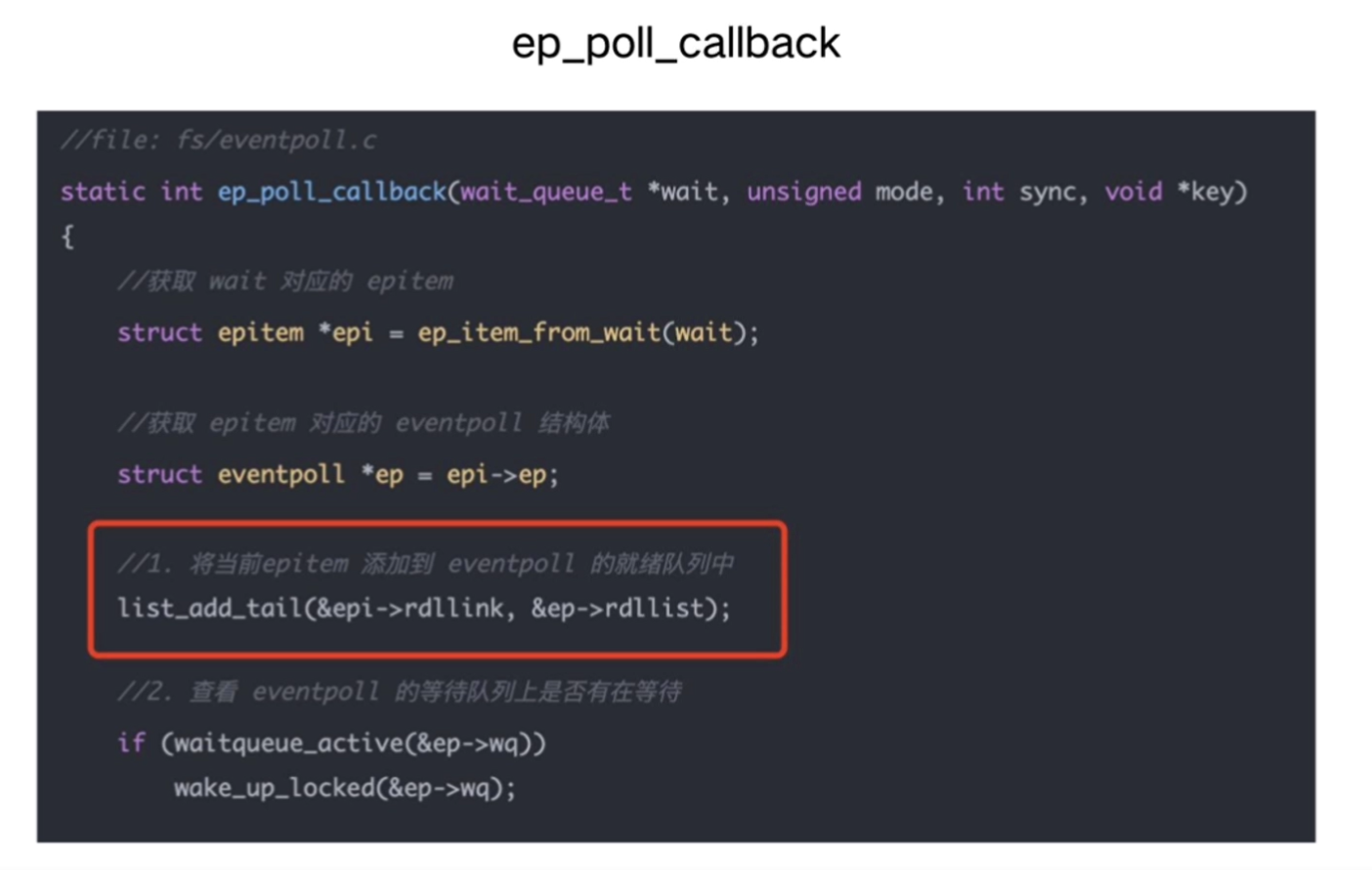

  • 其中最主要的就是ep_poll_callback这个函数

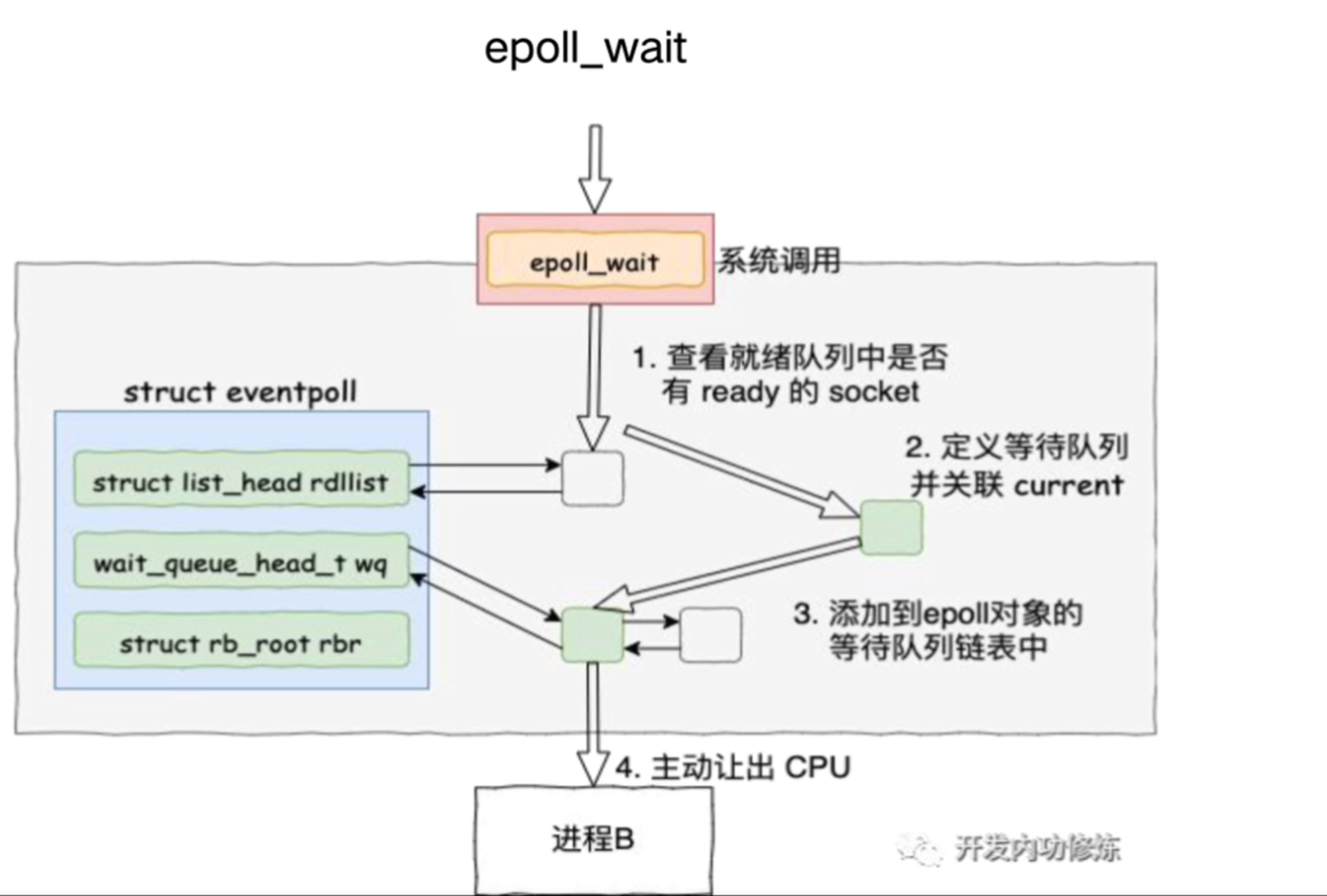

最后是epoll_wait这一步

  • 这一步会陷入内核态执行

  • 陷入内核要做的第一件事情就是查看就绪队列中是否有就绪的socket，如果有，就立马将socket取走返回，不会阻塞进程。用户程序视角就是用户请求到达，需要处理

  • 就绪队列若为空（epoll对象假设管理了1000个连接对象，但是这1000个链接对象没有一个有数据到达），就会定义等待队列，告诉内核epoll对象进程要陷入睡眠状态，如果后续有某个连接的数据到达，再唤醒。做完睡眠工作后，让出CPU

数据到达

当某个epoll对象的某个连接的数据达到后，会进行怎样的处理？

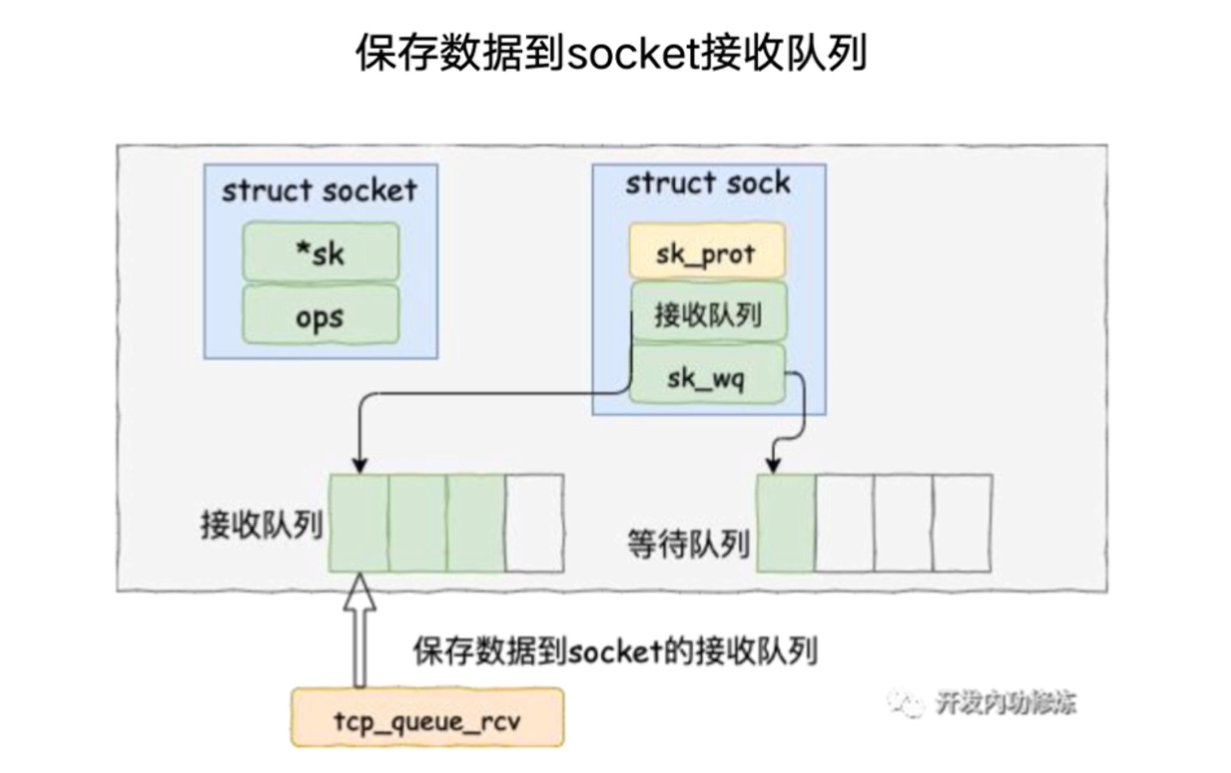

  • 数据到达后的第一步与同步阻塞的过程十分类似，都是先将数据保存到socket接受队列

  • 但是随后的处理就有不一样的地方

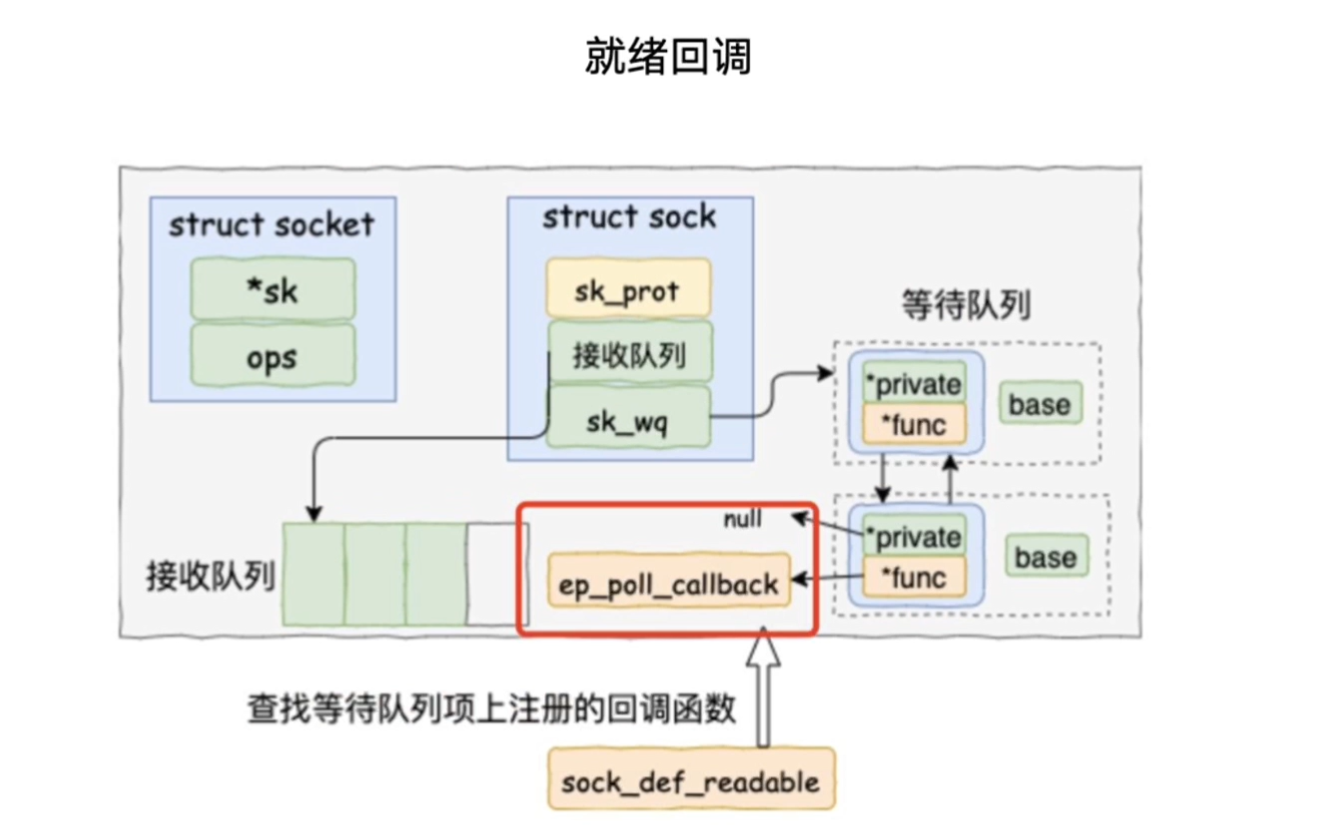

  • 在将数据保存到socket的接收队列后，就会调用回调函数，这个函数是ep_poll_callback

  • 这个函数就会将对应数据的连接添加到epoll对象的就绪队列中去

  • 然后再去看等待队列中是否有对应的阻塞的进程。有就唤醒，没有，放到就绪队列中，不做其它事情

总结一下，如图

  • 首先epoll_create创建一个epoll对象出来，主要关注三个结构，就绪队列，等待队列，红黑树

  • 然后epoll_ctl添加socket连接，将其添加到红黑树的节点上去，红黑树节点名字叫做epitem

  • 最后epoll_wait检查就绪队列，有就拿出来处理，没有就将自己阻塞放到等待队列上去，进入睡眠状态

  • 数据包到达网卡后，会通过软中断，将数据包放到socket接受队列中去，并将自己插入epoll就绪队列中，同时检查是否有进程阻塞在epoll的等待中，有，则唤醒

这里与上一章节03、同步阻塞内核实现原理有些类似，但是又有些区别

  • 同步阻塞是等待一个socket的连接请求，如果没有就陷入阻塞状态

  • 但是epoll是多路复用，同时监听多个连接请求的到达，只要有一个到达就不会阻塞

二、epoll多路复用高性能的核心原因

epoll多路复用，其中多路指的是同时监听很多个tcp连接，复用指的是使用同一个进程。

由于是监听的多个链接，只要有一个连接有数据，那么这个进程就不会陷入阻塞状态，就会一直处理，相比同步阻塞就不会频繁陷入一个进程切换的场景，从而相比同步阻塞大大的提高了效率。

另外还有一个原因是在硬件上的

我们的CPU主要从L1,L2,L3缓存中提取数据，当一个进程长时间保持的时候，CPU需要的数据极大可能就在这3个缓存中，无需再从内存中去频繁提取数据，直接从3级缓存中取数据，速度高。简而言之就是提高了CPU的缓存命中率
